周波数帯
周波数帯／微弱／セット
ASH2120CWZ
微弱の12点2段押し送受信機セット（予備送信機付き）
ダウンロード
仕様
微弱帯
12点2段押しスイッチ
ハンディ送信機+板金受信機セット
(予備送信機付き)
12点2段押しスイッチ
ハンディ送信機+板金受信機セット
(予備送信機付き)
製品詳細
製品名
ASH2120CWZ
構成

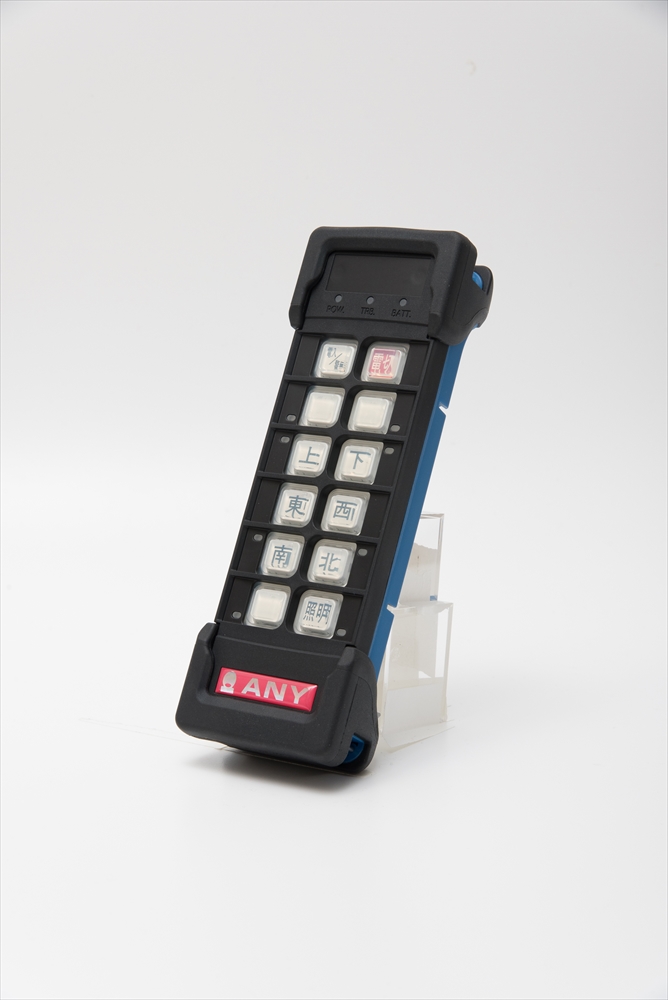

送信機ATH120WZx2
受信機ARC120WZx1
充電器FCGAC10Ax1
その他付属品
受信機ARC120WZx1
充電器FCGAC10Ax1
その他付属品
周波数帯
微弱
送信出力/通達距離
500uV/m(3m) / 約30m
操作スイッチ数
（電入・電切含む）
（電入・電切含む）
12点
スイッチアクション
2段
使用時間
連続34時間
送信機電源
DC3.6V(ニッケル水素電池パック)
送信機保護等級
IP67相当 ※緊急停止スイッチ取付時はIP65相当
送信機外形寸法
約72x214x45mm(プロテクタ含む)
送信機重量
約380g(電池・プロテクタ含む)
送信機充電時間
約2時間
受信機電源
AC100/200/220V±10%
DC12/24V±10%(工場オプション)
DC12/24V±10%(工場オプション)
受信機外形寸法
約350x230x113mm(突起部除く)
受信機重量
約5.5kg
受信機取付寸法
250x250 4-M8
受信機出力接点
1a接点（ｂ接点/工場ｵﾌﾟｼｮﾝ）
受信機出力リレー定格負荷
10A 250V AC(抵抗負荷)
充電器電源
AC100V±10%
充電器外形寸法
約69x163x32mm
充電器重量
約190g(ACアダプタ含む)
付属品
ニッケル水素電池、プロテクタ、ストラップ、ビニールカバー、アンテナ、ショートバー、取扱説明書、他
キーエントリーシステム
(工場オプション)
送信機上部プロテクタ鍵穴に専用キーを差し込まないと電入りしない機能です。
緊急停止スイッチ
(工場オプション)
送信機下部に緊急停止スイッチを追加
操作中に緊急停止スイッチを押すと送信機の電源を切る機能です。
操作中に緊急停止スイッチを押すと送信機の電源を切る機能です。
部分一段押し
(工場オプション)
送信機の一部のスイッチを一段押しに変更できます。
一段押しに変更したスイッチの高速信号は出力されません。
※写真はFZシリーズです。
一段押しに変更したスイッチの高速信号は出力されません。
※写真はFZシリーズです。
その他の工場オプション
下記ページご参照ください。
・その他の工場オプション
・その他の工場オプション
